수관식스팀보일러(SJ-W)
제품 특징
포화 증기 및 과열 증기 발생용으로 대용량 및 높은 압력을 필요로 하는 장소에 적합하다.
충분한 연소실과 원형에 가까운 특수 연소실 설계로 복사열의 흡수를 극대화하기 때문에 연소효율이 높다.
멤브레인 웰의 구조로 방열 손실이 적어 열효율이 높고, 연소가스 누출이 전혀 없다.
특수 비수방지관을 부착하여 건증기(99%)를 얻을 수 있고, 열 사용 설비 및 배관 시설의 수명을 연장시키고 생산성을 향상시킨다.
수관군에 청소 공간을 둠으로써 분진을 완전히 제거할 수 있는 구조로 되어 있다.
저렴한 유지비, 고도의 안전성, 높은 열효율을 중점으로 설계하여 원가 절감 및 생산성을 극대화하였다.

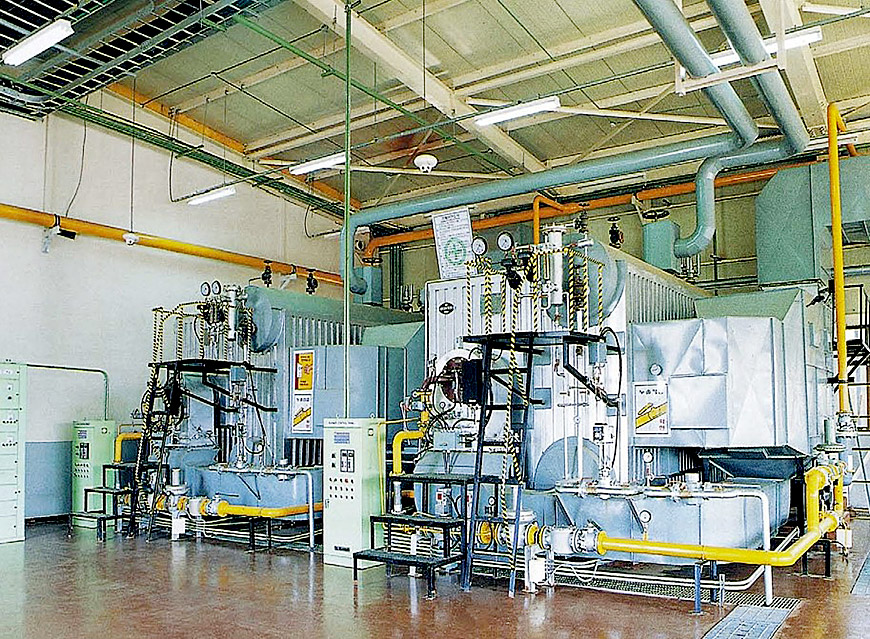

제품 사진

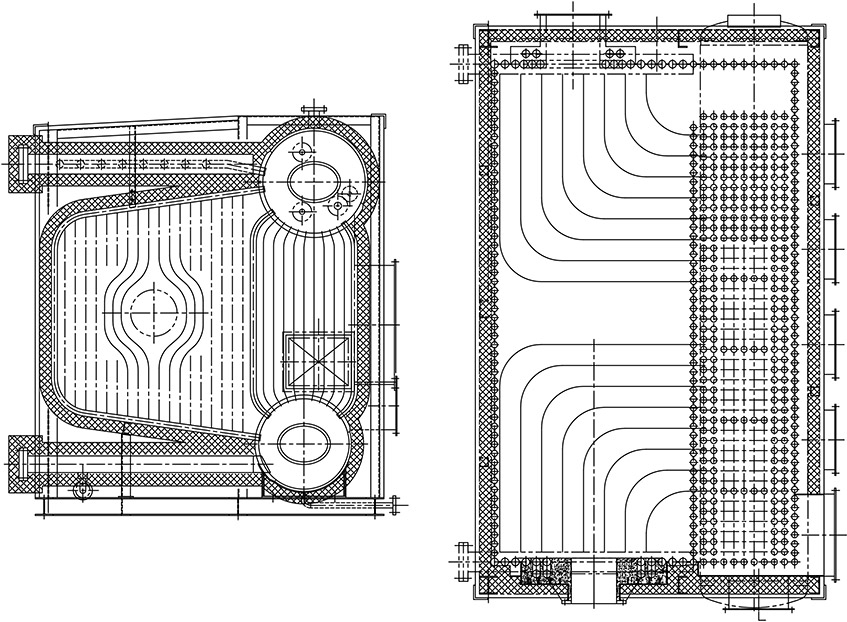

구조도

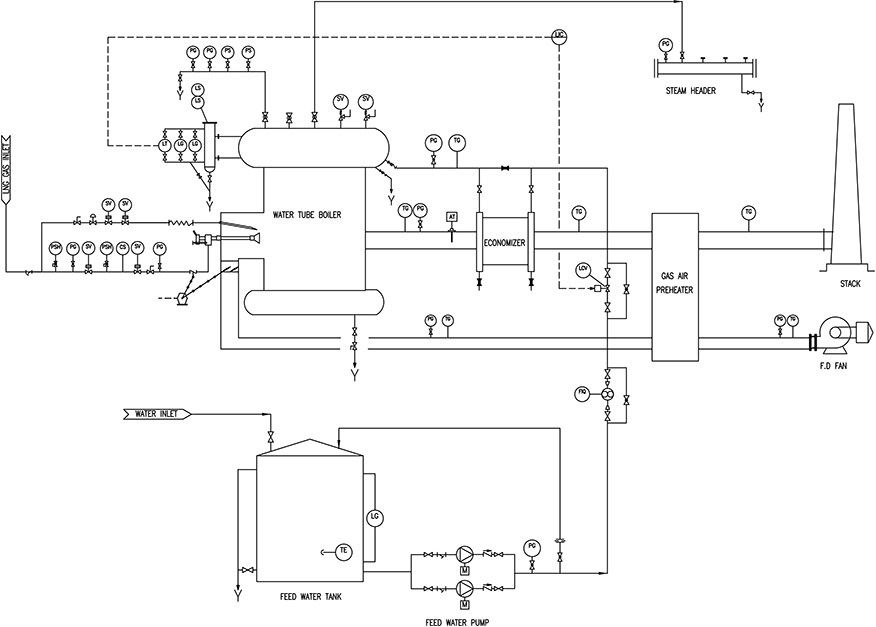

계통도
사양표
| Item | Model | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2W | 2.5W | 3W | 4W | 5W | 6W | 7W | 8W | 10W | 12W | 15W | 18W | 20W | 25W | 30W | 40W | ||||
| Capacity | ㎏/h | 2,000 | 2,500 | 3,000 | 4,000 | 5,000 | 6,000 | 7,000 | 8,000 | 10,000 | 12,000 | 15,000 | 18,000 | 20,000 | 25,000 | 30,000 | 40,000 | ||
| Oil Consumption | ㎏/h | 149.2 | 186.5 | 223.8 | 298.4 | 372.9 | 447.6 | 522.1 | 596.7 | 745.9 | 895.1 | 1118.9 | 1342.7 | 1491.8 | 1864.8 | 2237.8 | 2983.7 | ||
| Valves | Main | (A)mm | 80 | 100 | 100 | 100 | 125 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 300 | 300 | |
| Safety Valve | (A)mm | 40 | 40 | 40/25 | 40/25 | 40/40 | 40/40 | 50/ 40 | 50/40 | 50/50 | 65/50 | 65/50 | 65/65 | 80/65 | 80/65.2 | 80.2/65 | 100/100 | ||
| Feed Water | (A)mm | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | ||
| Drain | (A)mm | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 | 65 | 80 | ||
| Level Gauge | inch | 8½ | ← | ← | ← | 11 | ← | ← | ← | ← | 11 | ← | ← | ← | ← | ← | ← | ||
| Burner | Flow Rate | ℓ//h | 60~180 | 70~224 | 90~280 | 100~425 | 130~560 | 160~680 | 165~680 | 165~680 | 180~1080 | 185~1250 | 190~1350 | 190~1850 | 190~1850 | 230~2300 | 270~2700 | 320~3200 | |
| Oil Preheater | ㎾ | 5 | 5 | 5 | 7 | 7 | 9 | 12 | 12 | 15 | 15 | 15 | 20 | 20 | 25 | 30 | 30 | ||
| F.D Fan | Capacity | ㎥/min | 36 | 45 | 54 | 72 | 90 | 108 | 126 | 144 | 180 | 216 | 270 | 324 | 360 | 450 | 540 | 720 | |
| Motor Power | ㎾ | 7.5 | 7.5 | 10 | 15 | 20 | 20 | 25 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 100 | 130 | ||
| Boiler Weight | ㎏ | 12,200 | 14,100 | 15,600 | 16,200 | 19,600 | 21,800 | 23,600 | 26,500 | 30,500 | 34,200 | 39,400 | 45,000 | 48,000 | 52,000 | 61,000 | 76,000 | ||
| Water Volume | ㎏ | 2,000 | 2,500 | 2,700 | 3,600 | 3,900 | 4,300 | 5,300 | 6,000 | 7,200 | 7,500 | 9,700 | 11,000 | 11,500 | 14,000 | 16,000 | 18,500 | ||
| Stack Diameter | mm | 430 | 460 | 500 | 580 | 650 | 680 | 750 | 820 | 900 | 960 | 1,050 | 1,150 | 1,260 | 1,350 | 1,500 | 1,800 | ||
| Size | Diameter | (Å)mm | 2,400 | 2,560 | 2,750 | 2,435 | 2,505 | 2,605 | 2,790 | 3,000 | 3,035 | 3,215 | 3,360 | 3,450 | 3,550 | 3,860 | 4,060 | 4,600 | |
| Length | (L)mm | 3,850 | 3,950 | 4,200 | 4,255 | 3,815 | 3,955 | 4,200 | 4,350 | 3,538 | 4,395 | 4,920 | 5,200 | 5,310 | 5,310 | 5,400 | 7,200 | ||
| Height | (H)mm | 2,560 | 2,560 | 2,600 | 2,750 | 3,600 | 3,680 | 3,680 | 3,770 | 3,835 | 4,550 | 4,780 | 4,850 | 5,030 | 5,440 | 5,850 | 5,850 | ||
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
