입형 열매체보일러(SJ-V)
제품 특징
보일러 상부 및 하부 볼트조립으로 쉽게 완전 개방이 가능하여 점검, 청소 등 보수가 편리하다.
대용량의 열매체를 필요로 하는 산업체에 널리 사용된다.
열매체유를 교환할 때 전량 교환이 가능하므로 탄화분, 불순물 등이 혼합될 염려가 없다.
콤팩트한 설계로 설치 면적이 작은 공간에도 설치가 가능하며 건물 외부에도 설치할 수 있다.
점화에서 정지까지 원터치 형식으로 전자동 시스템으로 운전자가 관리하기에 편리하다.
용량에 따라 연소가스가 2Pass 또는 3Pass 방식으로 선택, 사용할 수 있다.

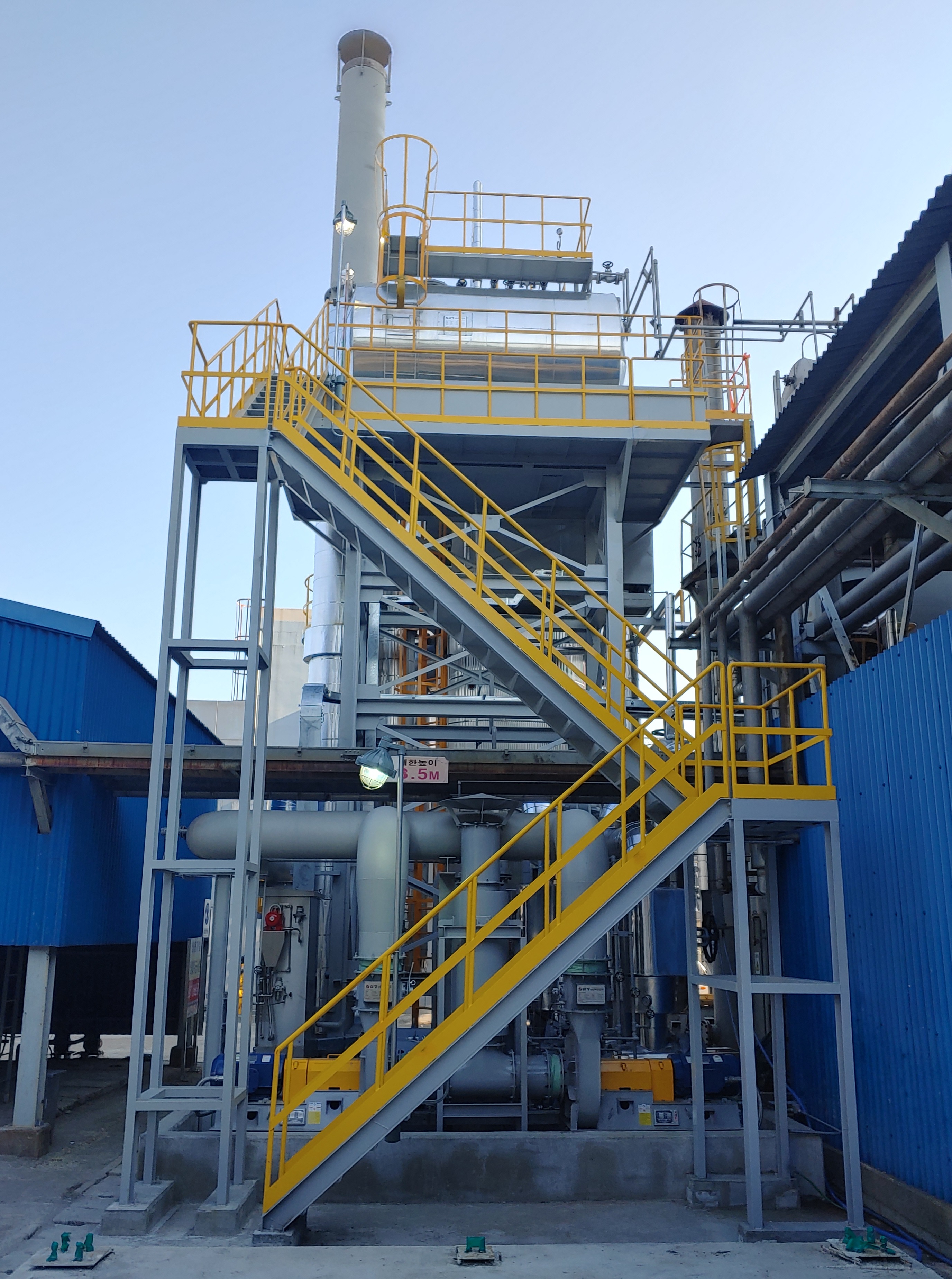

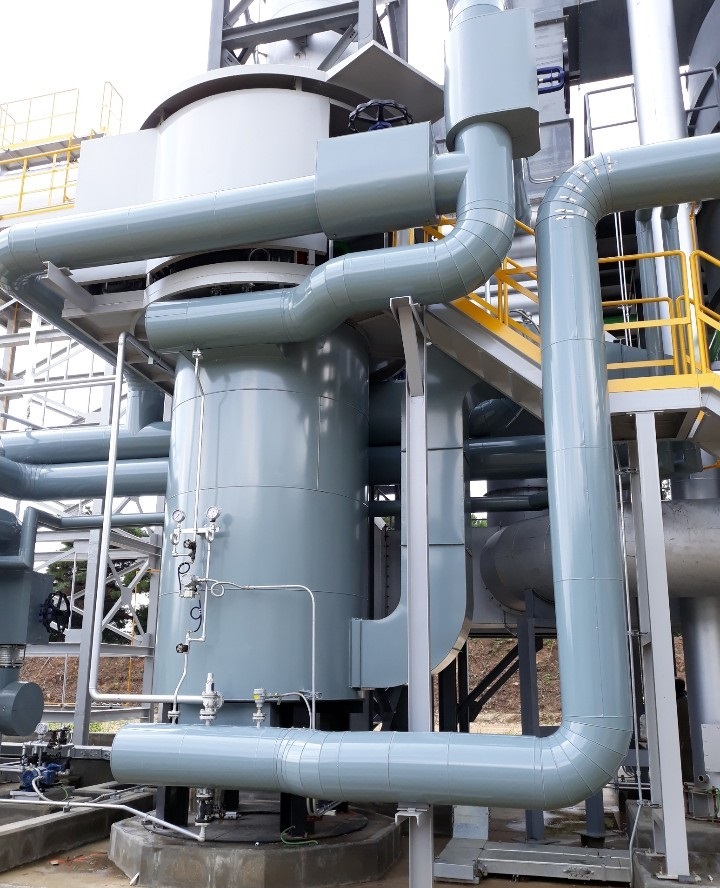

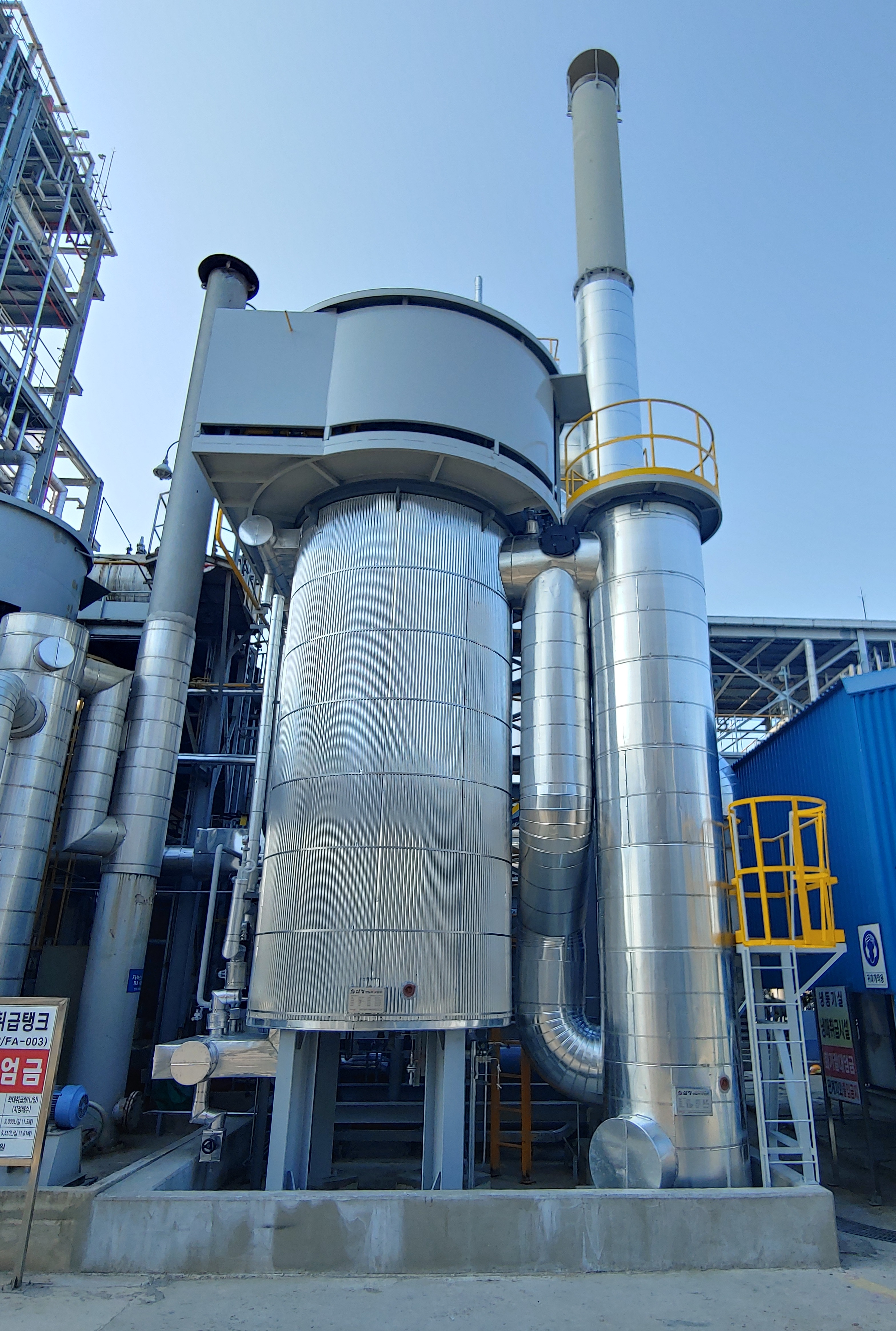

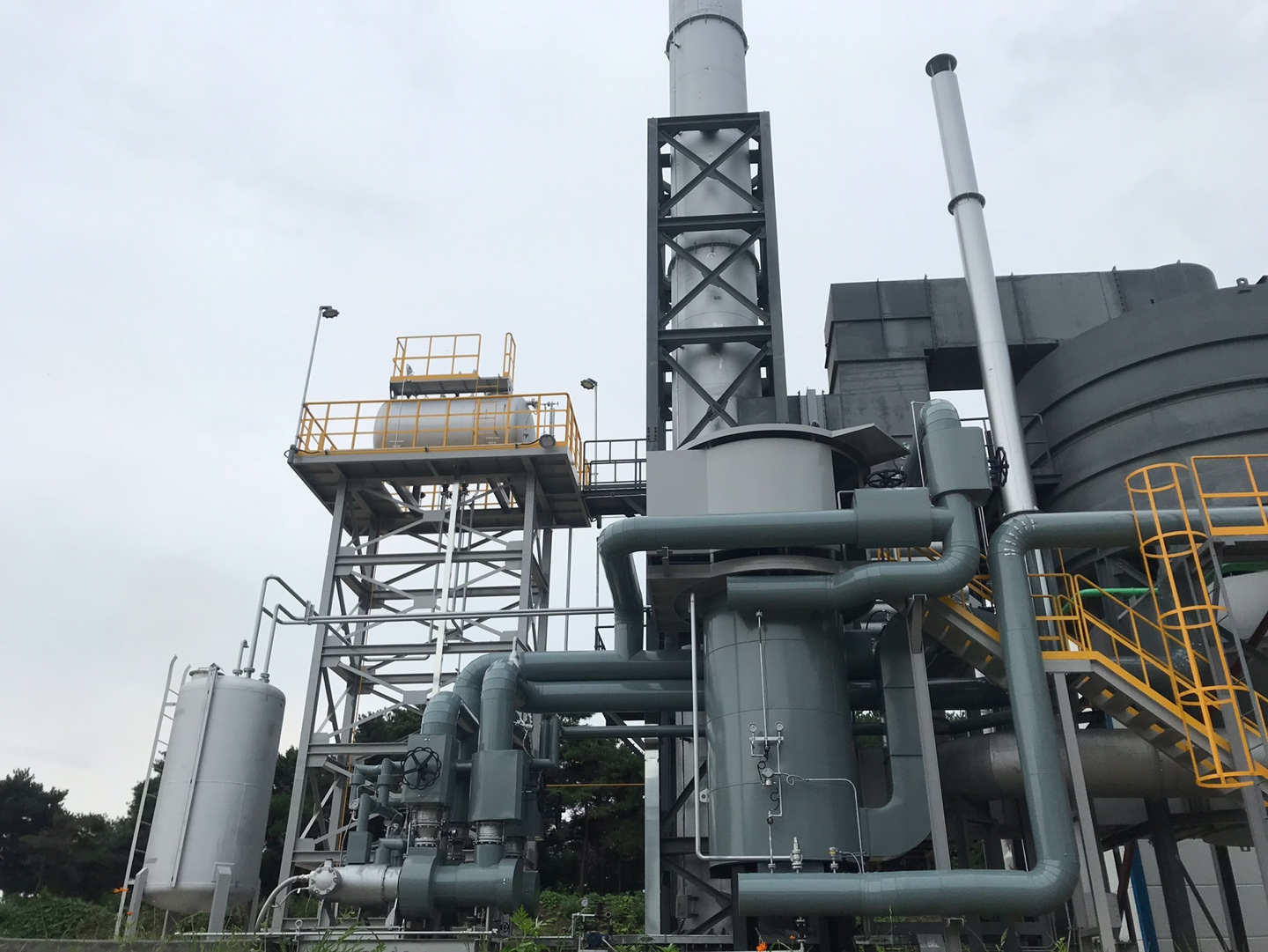

제품 사진
SJ-V1

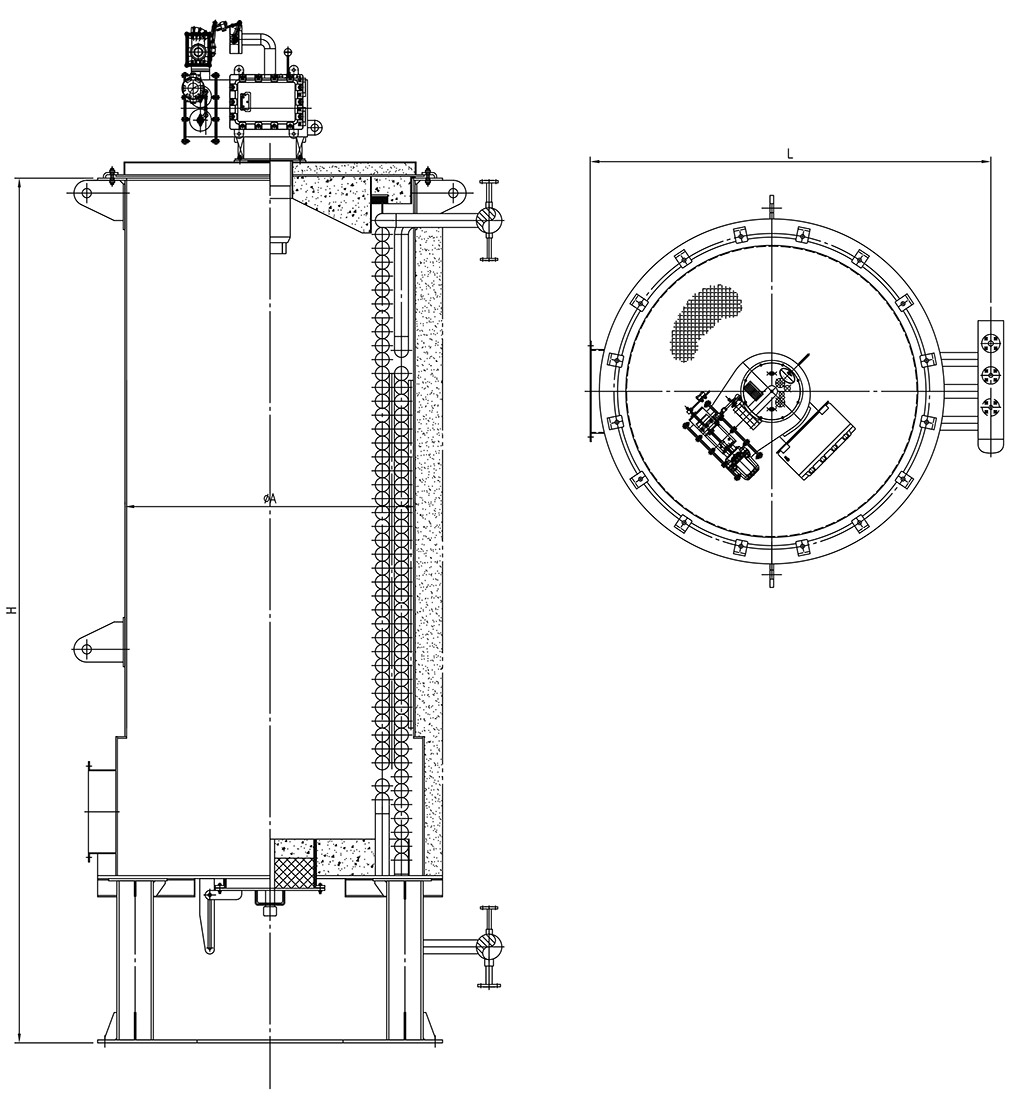

구조도

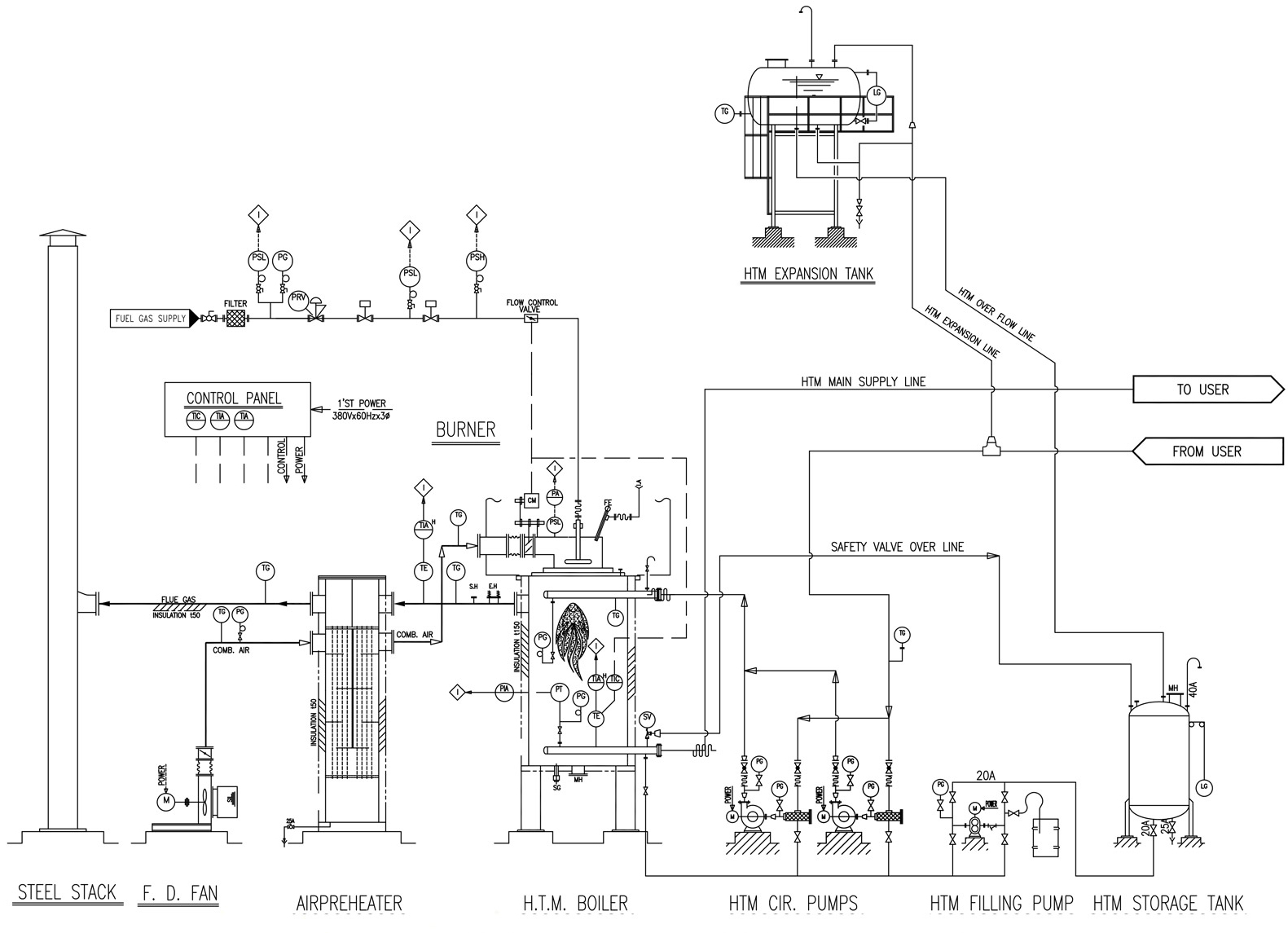

계통도
사양표
| Item | Model | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30V | 50V | 80V | 100V | 120V | 150V | 200V | 250V | 300V | 400V | 500V | 600V | 700V | 800V | 1000V | 1200V | |||
| Capacity | 10⁴㎉/h | 30 | 50 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | |
| Max. Operating Pressure | ㎏/㎠g | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | |
| Max. Operating Temperature | ℃ | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | |
| Fuel Consumption | Oil | ㎏/h | 36.2 | 60.3 | 96.5 | 120.7 | 144.8 | 181.0 | 241.3 | 301.7 | 362.0 | 482.7 | 603.3 | 724.0 | 844.6 | 965.3 | 1206.6 | 1448.0 |
| Gas | N㎥/h | 37.0 | 61.7 | 98.8 | 123.4 | 148.1 | 185.2 | 246.9 | 308.6 | 370.3 | 493.8 | 617.2 | 740.7 | 864.1 | 987.6 | 1234.5 | 1481.4 | |
| In-Out Header | (A)mm | 65/65 | 80/80 | 80/80 | 100/100 | 125/125 | 125/125 | 150/150 | 150/150 | 200/200 | 200/200 | 250/250 | 250/250 | 300/300 | 300/300 | 300/300 | 350/350 | |
| Circulation Pump | Flow Rate | ㎥/h | 24 | 40 | 64 | 80 | 96 | 120 | 160 | 200 | 240 | 300 | 400 | 450 | 525 | 600 | 700 | 840 |
| Total Head | mH | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 65 | 65 | 70 | 70 | |
| Motor Power | ㎾ | 7.5 | 11 | 15 | 15 | 19 | 22 | 30 | 37 | 45 | 75 | 90 | 100 | 110 | 150 | 180 | 200 | |
| Empty Volume | Lit | 240 | 450 | 740 | 960 | 1,040 | 1,290 | 1,640 | 2,460 | 3,150 | 4,120 | 4,600 | 5,250 | 6,315 | 7,380 | 8,820 | 12,920 | |
| Boiler Weight | ㎏ | 2,800 | 4,300 | 6,400 | 7,000 | 8,000 | 9,500 | 13,000 | 16,000 | 18,000 | 25,000 | 30,000 | 35,000 | 31,000 | 32,000 | 38,000 | 52,000 | |
| Stack Diameter | mm | 250 | 300 | 400 | 450 | 500 | 550 | 600 | 650 | 750 | 900 | 1,000 | 1,100 | 1,200 | 1,300 | 1,400 | 1,500 | |
| Size | Diameter | (Å)mm | 1,200 | 1,350 | 1,500 | 1,600 | 1,750 | 1,950 | 2,200 | 2,400 | 2,500 | 2,800 | 3,000 | 3,200 | 3,575 | 3,800 | 3,920 | 4,320 |
| Length | (L)mm | 1,700 | 1,800 | 1,950 | 2,050 | 2,200 | 2,400 | 2,650 | 2,850 | 2,950 | 3,250 | 3,450 | 3,650 | 4,000 | 4,200 | 4,320 | 4,720 | |
| Height | (H)mm | 3,000 | 3,400 | 4,000 | 4,200 | 4,500 | 5,000 | 5,600 | 5,800 | 6,000 | 6,800 | 7,400 | 8,200 | 8,397 | 9,900 | 10,800 | 11,600 | |
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
