고체연료보일러(SJ-SRF)
제품 특징
고체연료 스팀보일러
2-Drum 수관식 보일러로 구성되어 있다.
저압 및 고압보일러 구성이 가능하다.
보일러의 구성 간결화로 경제성을 극대화한다.
연소로와 일체형 구조로 스팀 발생을 극대화한다.
구조의 간결성으로 설치, 운전 및 유지관리가 용이하다.
보일러 내부 가스흐름 N-Pass로 구성가능하다.
운전 중 분진 처리가 가능하다.
스팀 발생 대응력을 강화하였다.
고체연료 열매보일러
입형 보일러 구조로 횡형 보일러 구조보다 에너지 효율성이 높다(20% 상승).
입형 보일러 구조로 연소시 발생되는 미분진 고착 현상이 적고, 분진 처리가 쉽다.
구조의 간결성으로 설치 및 운전이 용이하다.
보일러 내부 가스흐름 N-Pass로 구성 가능하다.

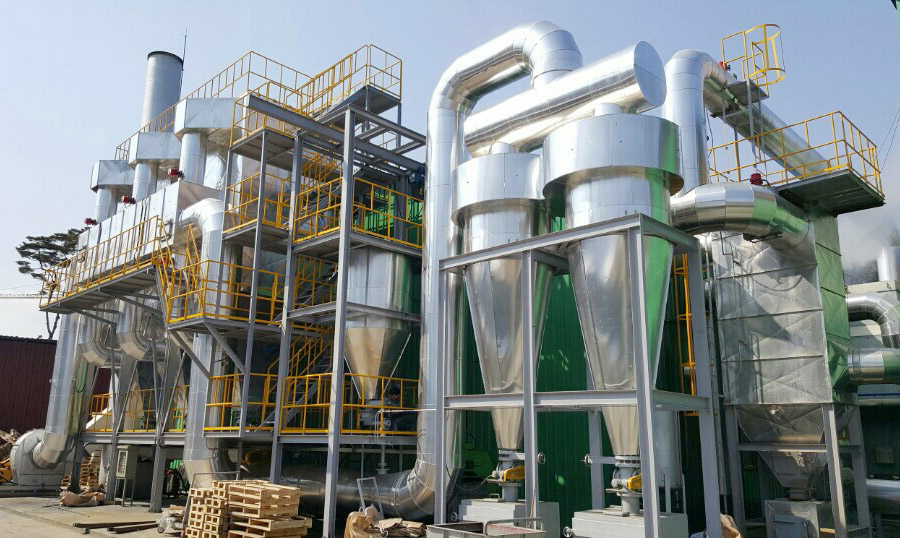

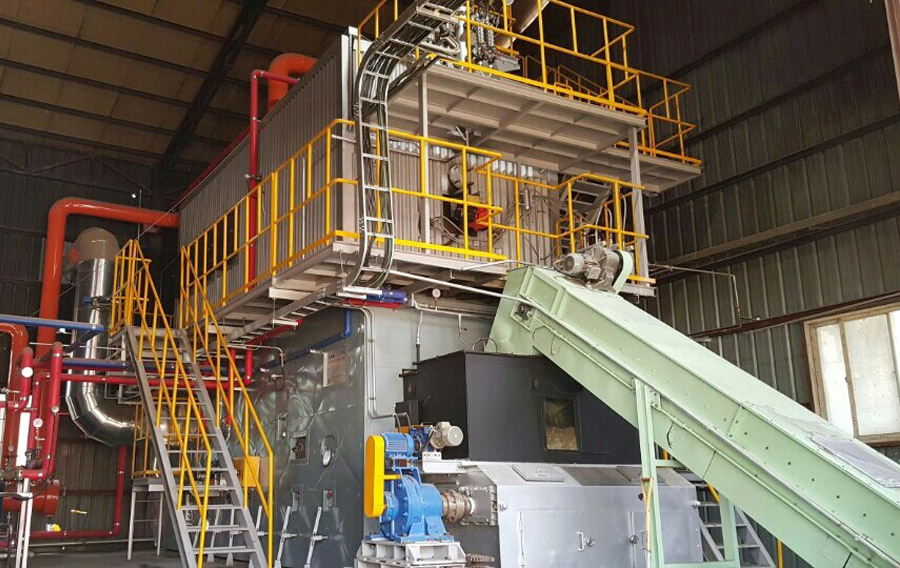

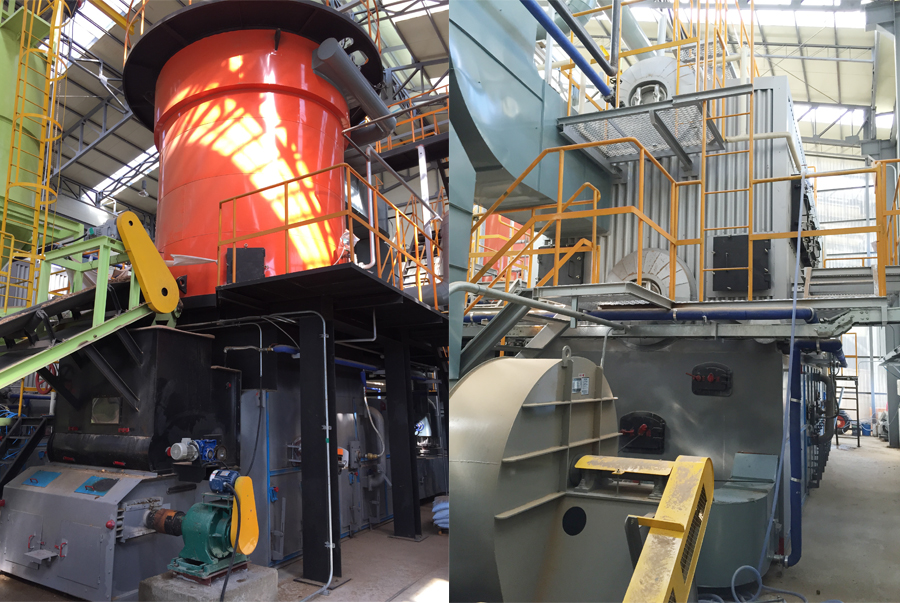

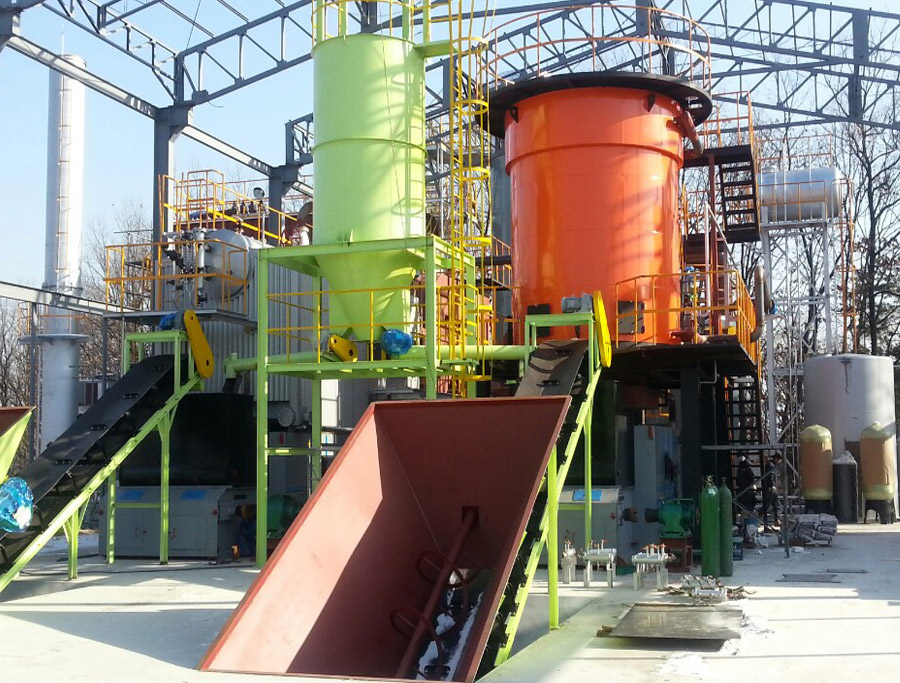

제품 사진
SJ-SRF1
SJ-SRF2
SJ-SRF4
SJ-SRF3

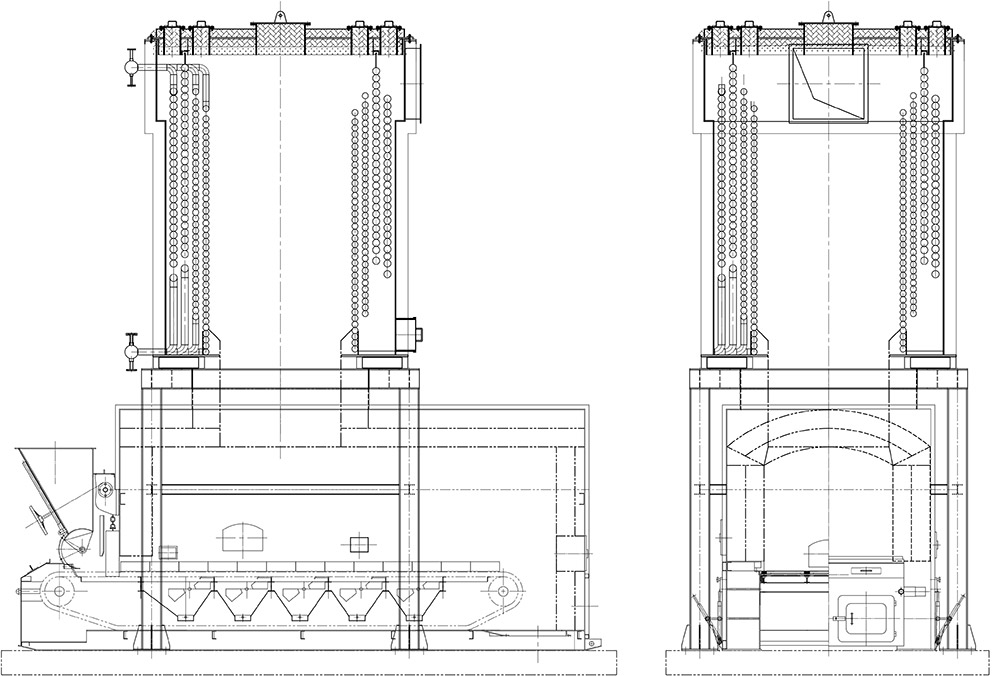

구조도

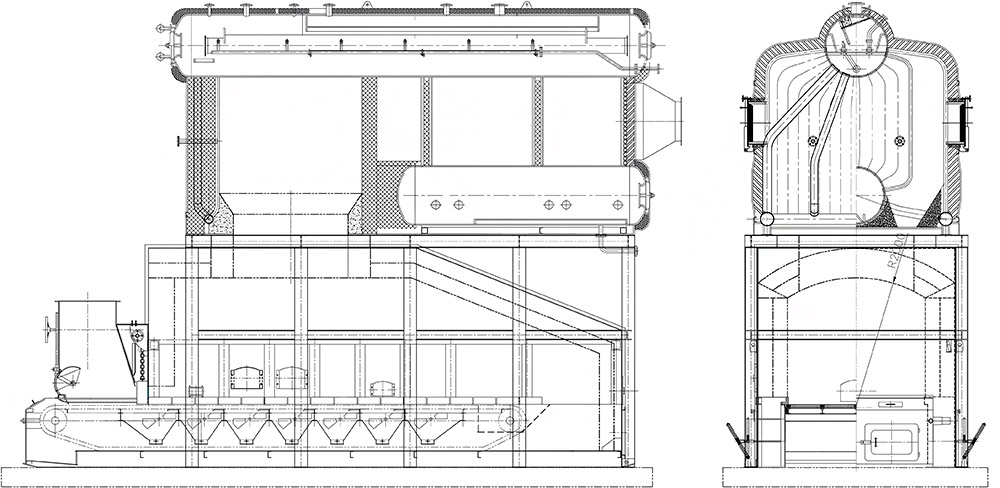

고체연료 스팀보일러

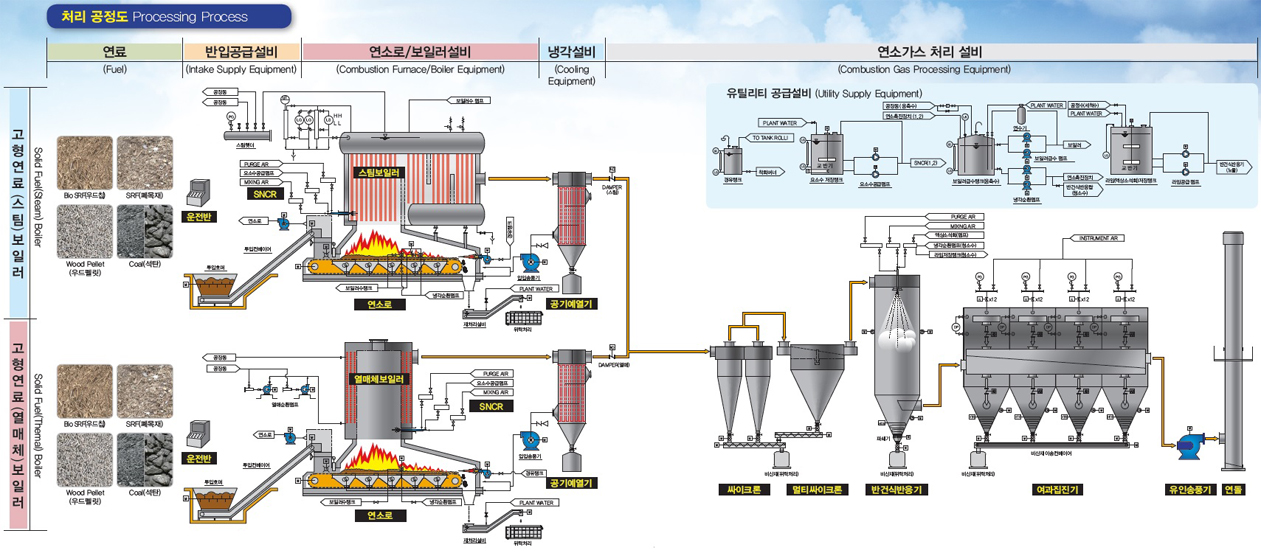

계통도
사양표
고체연료 스팀보일러| Item | Model | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4SRF | 6SRF | 8SRF | 10SRF | 12SRF | 15SRF | 20SRF | 25SRF | 30SRF | |||
| Capacity | t/h | 4 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | |
| Max. Working Pressure | MPa | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| Saturated Steam Temperature | ℃ | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Feed Water Temperature | ℃ | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Heating Area | Boiler Body | ㎡ | 17/75 | 23/117 | 27/161 | 30/205 | 35/230 | 41/255 | 61/334 | 71/5422 | 82/510 |
| Economizer | ㎡ | 55 | 131 | 153 | 175 | 245 | 349 | 295/126(APH) | 368/158(APH) | 442/189(APH) | |
| Effective Area Of Grate | ㎡ | 4.9 | 7.8 | 9.8 | 11.8 | 14.9 | 17.3 | 21 | 27.8 | 34.6 | |
| Water Charge Volume | ㎡ | 5.5 | 7.3 | 10.1 | 12.8 | 13.8 | 15.3 | 21.6 | 30.1 | 38.6 | |
| Boiler Efficiency | % | ＞79 | ＞80 | ＞80 | ＞80 | ＞80 | ＞80 | ＞80 | ＞80 | ＞80 | |
| Applicable Fuels | Solid Fuels (SRF, Bio-SRF, Wood chips, WCF, Pellets, Coal, etc) | ||||||||||
| Fuel Consumption, Coal | ㎏/h | 618 | 941.4 | 1,222 | 1,530 | 1,782 | 2,160 | 3,084 | 3,855 | 4,320 | |
| Max. Dimension Of Parts Transported | m | 7.2×2.6×3.5 | 7×2.6×3.5 | 7.5x3.0x3.5 | 8.0×3.4×3.5 | 8.8x3.4x3.5 | 9.8×3.4×3.5 | 11×3.4×3.5 | 12.2x3.4x3.5 | 13.5x3.4x3.5 | |
| Max. Weight Of Parts Transported | ton | 30 | 22 | 25 | 28 | 29 | 31 | 31 | 36 | 40 | |
| External Dimensions Upon Installation | m | 7.2×2.6×4.6 | 8.1×3.8×6.2 | 8.6x3.8x6.2 | 9.4×4.0×6.2 | 10.2x4.8x6.8 | 11×4.8×6.8 | 12.4×4.8×7.8 | 13.6x4.8x7.8 | 14.7x4.8x7.8 | |
| Induced Draft Fan | Flow Rate | ㎥/h | 8,868~19,342 | 14,000~20,000 | 20,500~26000 | 26,321~32,138 | 29,820~41,247 | 33,318~50,356 | 36,762~55,561 | 51,699~77108 | 66,636~98,654 |
| Air Pressure | Pa | 2,805~3,041 | 3,220~3,060 | 3367~30,811 | 3,514~3,102 | 3,571~3,247 | 3,628~3,393 | 3,870~3,619 | 3,870~3,619 | 3,870~3,619 | |
| Motor Power | ㎾ | 22 | 30 | 37 | 55 | 60 | 75 | 90 | 110 | 125 | |
| Blower | Flow Rate | ㎥/h | 5,360~10,288 | 7,352~10,249 | 10,000~18,600 | 10,000~22,500 | 12,000~27,000 | 23,003~32,079 | 23,003~44,128 | 29,752~49,139 | 36,500~54,150 |
| Air Pressure | Pa | 2,582~1,616 | 3,195~2,954 | 2,690~1,620 | 2,690~1,620 | 2,690~1,620 | 2,668~2,559 | 2,668~1,775 | 2,668~2,559 | 2,668~2,559 | |
| Motor Power | ㎾ | 7.5 | 11 | 15 | 15 | 22 | 30 | 37 | 37 | 45 | |
| Feed Water Pump | Flow Rate | ㎥/h | 3.75~7.5 | 3.75~7.5 | 4.8~12 | 7.5~15 | 8.5~18 | 15~30 | 15~30 | 18~37 | 20~45 |
| Pump Head | Pa | 175/200/300 | 175/225/300 | 175/225/300 | 175/200/300 | 175/225/300 | 180/210/300 | 180/210/300 | 180/210/300 | 180/210/300 | |
| Motor Power | ㎾ | 7.5/11/15 | 7.5/15/15 | 11/15/18 | 15/15/22 | 22/22/30 | 30/30/45 | 30/30/45 | 37/37/55 | 45/45/55 | |
| Speed Regulation Box | Motor Power | ㎾ | 0.55 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Mucking Machine | Motor Power | ㎾ | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
고체연료 열매체보일러| Item | Model | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200SRF | 250SRF | 300SRF | 350SRF | 400SRF | 500SRF | 600SRF | 700SRF | 800SRF | 1000SRF | 1200SRF | 1500SRF | |||
| Capacity | 10⁴㎉/h | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1,000 | 1,200 | 1,500 | |
| Rated Power | kW | 2,300 | 2,900 | 3,500 | 4,100 | 4,700 | 5,900 | 7,000 | 8,200 | 9,400 | 12,000 | 14,000 | 17,500 | |
| Thermal Efficiency | % | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | |
| Design Pressure | MPa | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Max. Working Temperature | ℃ | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| HTM Flow Rate | ㎥/h | 160 | 200 | 200 | 260 | 260 | 300 | 340 | 400 | 520 | 600 | 680 | 800 | |
| HTM Charge Volume | ㎥ | 3 | 4 | 4.5 | 5.1 | 5.5 | 7.2 | 8.3 | 8.9 | 9.9 | 12.3 | 14 | 17 | |
| Diameter Of The Main Pipe | DN | 150 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | 350 | 350 | |
| Installed Capability | ㎾ | 90 | 100 | 100 | 120 | 140 | 175 | 215 | 215 | 270 | 315 | 380 | 475 | |
| Applicable Fuels | Solid Fuels (SRF, Bio-SRF, Wood chips, WCF, Pellets, Coal, etc) | |||||||||||||
| Fuel Consumption, Coal | ㎏/h | 450 | 565 | 678 | 790 | 904 | 1,130 | 1,356 | 1,582 | 1,808 | 2,260 | 2,710 | 3,388 | |
| Blower | Flow Rate | ㎥/h | 5,360~9,284 | 7,352~9,284 | 7,352~9,284 | 7,352~9,284 | 10,000~22,500 | 14,645~20,795 | 14,645~20,795 | 14,645~20,795 | 21,362~25,435 | 35,052~44,128 | 35,052~44,128 | 49,700~64,900 |
| Air pressure | Pa | 2,582~1,616 | 3,195~3,067 | 3,195~3,067 | 3,195~3,067 | 2,690~1,620 | 2,999~2,734 | 2,999~2,734 | 2,999~2,734 | 3,812~3,704 | 2,440~3,775 | 2,440~3,775 | 2,440~3,775 | |
| Motor Power | ㎾ | 7.5 | 11 | 11 | 11 | 15 | 22 | 22 | 22 | 37 | 37 | 37 | 45 | |
| Induced Draft Fan | Flow Rate | ㎥/h | 8,868~14,301 | 13,000~16,000 | 14,000~23,000 | 14,000~23,000 | 25,000~35,000 | 26,321~32,138 | 33,458~36,746 | 33,458~36,746 | 37,100~68,250 | 40,940~75,330 | 62,888~92,540 | 67,261~107,468 |
| Air pressure | Pa | 2,805~2,972 | 2,089~2,991 | 3,216~2,824 | 3,216~2,824 | 3,250~3,090 | 3,714~3,802 | 3,900~3,812 | 3,900~3,812 | 3,606~2,469 | 3,851~2,636 | 3,695~2,811 | 3,695~2,811 | |
| Motor Power | ㎾ | 18.5 | 22 | 30 | 30 | 45 | 55 | 75 | 75 | 75 | 90 | 110 | 125 | |
| Circulating Pump | Flow Rate | ㎥/h | 160 | 200 | 200 | 260 | 260 | 300 | 340 | 200 | 260 | 300 | 340 | 450 |
| Head | m | 60 | 60 | 60 | 70 | 70 | 70 | 76 | 60 | 70 | 70 | 76 | 76 | |
| Motor Power | ㎾ | 45 | 55 | 55 | 75 | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 110×2 | 125x2 | |
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
