횡형 열매체보일러(SJ-H)
제품 특징
보일러 전면부 및 후면부 볼트조립으로 쉽게 완전 개방이 가능하여 점검, 청소 등 보수가 편리하다.
점화에서 정지까지 원터치 형식으로 전자동 시스템으로 운전자가 관리하기에 편리하다.
용량에 따라 연소가스가 2Pass 또는 3Pass 방식으로 선택, 사용할 수 있다.
보일러 높이가 낮아 건물이 낮은 실내에 설치하기가 좋다.

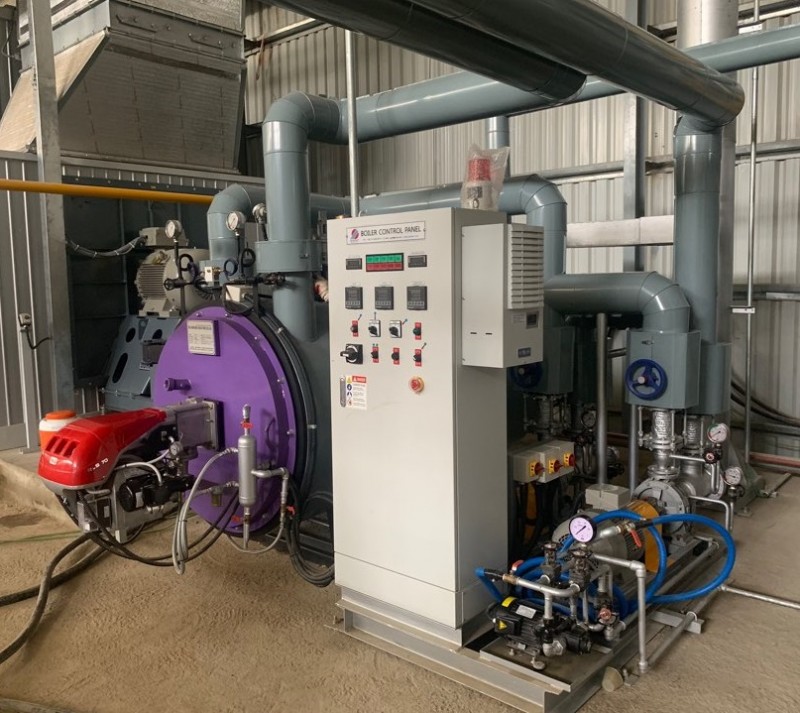

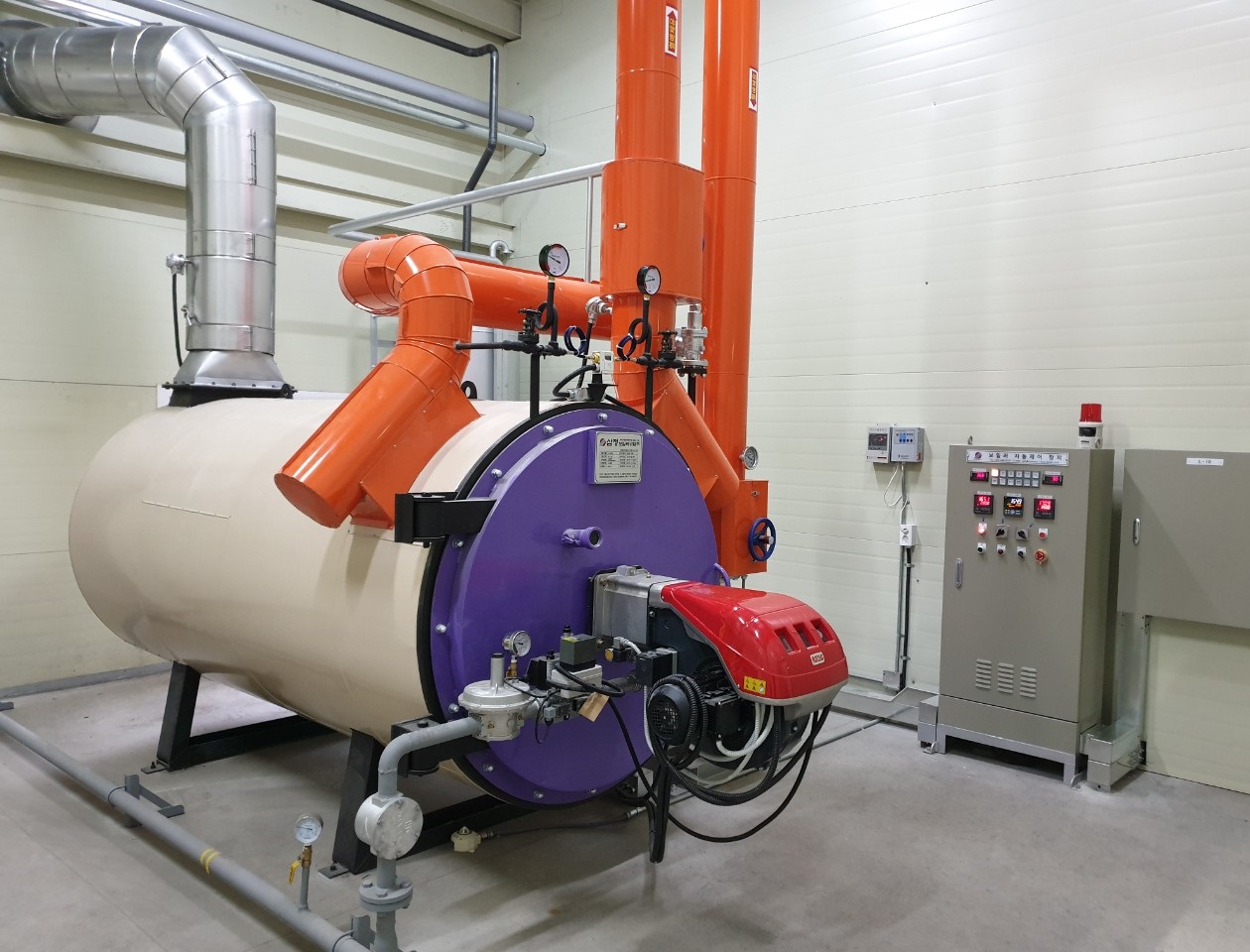

제품 사진
SJ-H1

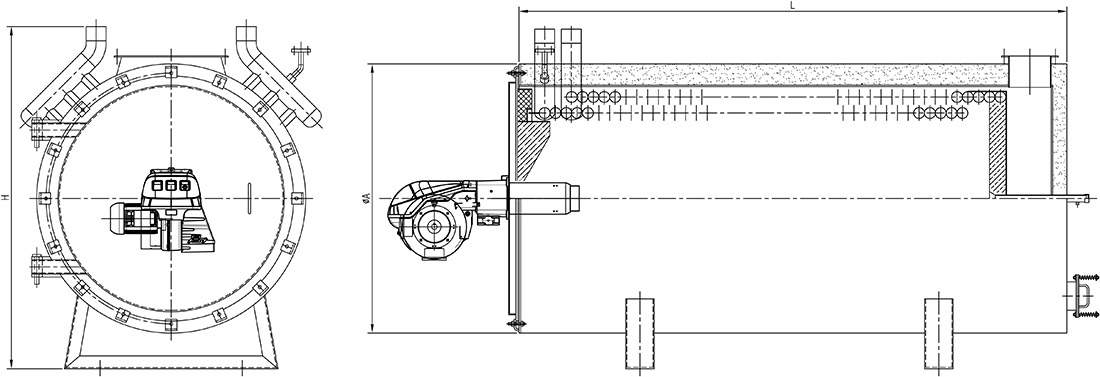

구조도

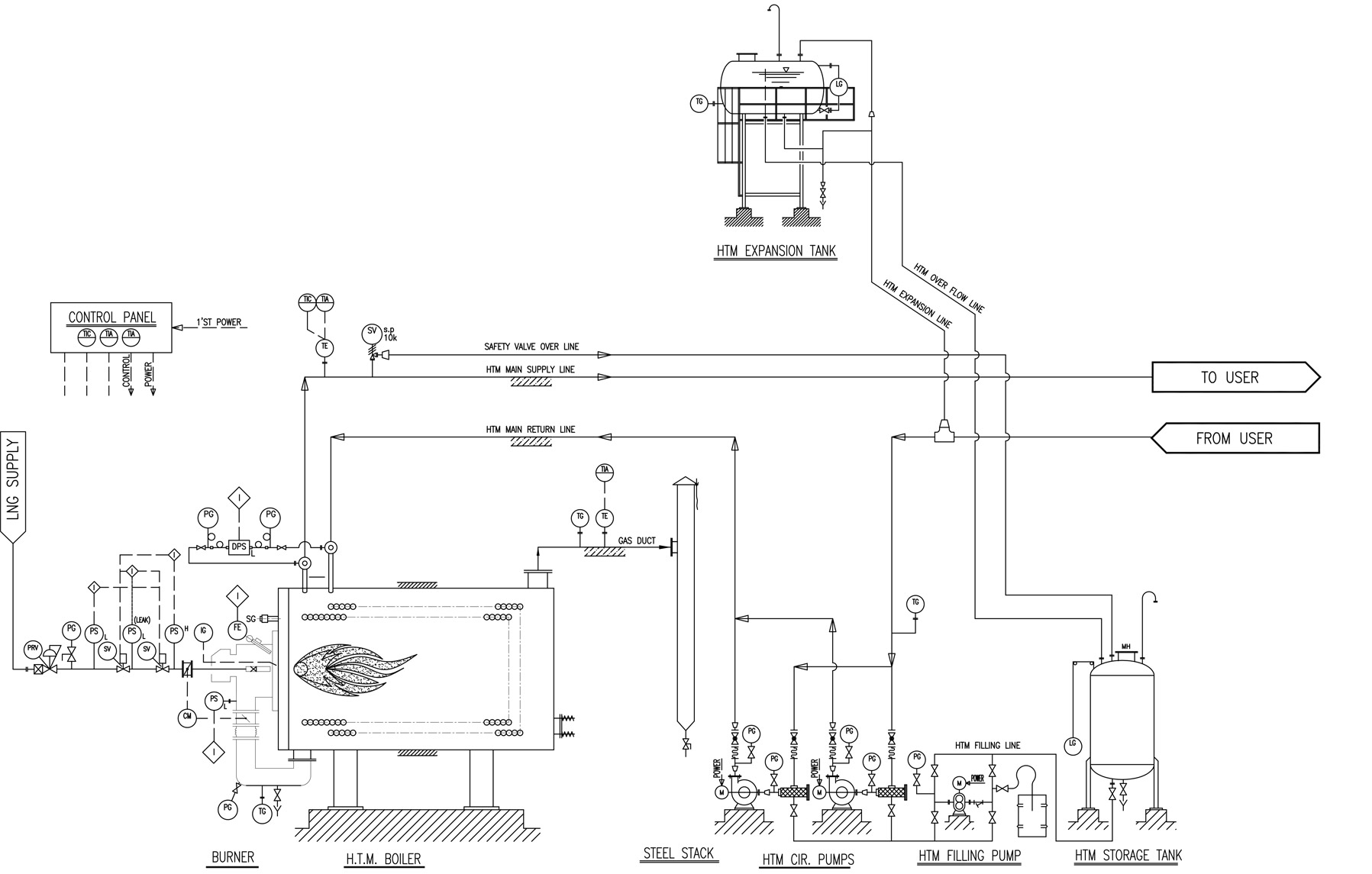

계통도
사양표
| Item | Model | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30H | 40H | 50H | 60H | 80H | 100H | 120H | 150H | 200H | 250H | 300H | 350H | 400H | 500H | 600H | 800H | |||
| Capacity | 10⁴㎉/h | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 800 | |
| Max. Operating Pressure | ㎏/㎠g | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | |
| Max. Operating Temperature | ℃ | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | |
| Fuel Consumption | Oil | ㎏/h | 36.2 | 48.3 | 60.3 | 72.4 | 96.5 | 120.7 | 144.8 | 181.0 | 241.3 | 301.7 | 362.0 | 422.3 | 482.7 | 603.3 | 724 | 965.3 |
| Gas | N㎥/h | 37.0 | 49.4 | 61.7 | 74.1 | 98.8 | 123.4 | 148.1 | 185.2 | 246.9 | 308.6 | 370.3 | 432.1 | 493.8 | 617.2 | 740.7 | 987.6 | |
| In-Out Header | (A)mm | 65/65 | 80/80 | 80/80 | 80/80 | 100/100 | 100/100 | 125/125 | 125/125 | 150/150 | 150/150 | 200/200 | 200/200 | 200/200 | 250/250 | 250/250 | 300/300 | |
| Circulation Pump | Flow Rate | ㎥/h | 24 | 32 | 40 | 48 | 64 | 80 | 96 | 120 | 160 | 200 | 240 | 280 | 300 | 400 | 450 | 600 |
| Total Head | mH | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 65 | |
| Motor Power | ㎾ | 7.5 | 11 | 11 | 15 | 15 | 15 | 19 | 22 | 30 | 37 | 45 | 56 | 75 | 90 | 100 | 150 | |
| Empty Volume | Lit | 240 | 360 | 450 | 550 | 740 | 960 | 1,040 | 1,290 | 1,640 | 2,460 | 3,150 | 3,690 | 4,120 | 4,600 | 5,250 | 7,380 | |
| Boiler Weight | ㎏ | 2,200 | 3,000 | 4,000 | 4,500 | 5,500 | 6,000 | 7,200 | 8,000 | 10,000 | 11,000 | 12,000 | 15,000 | 20,000 | 22,000 | 25,000 | 30,000 | |
| Stack Diameter | mm | 250 | 300 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 750 | 850 | 900 | 1,000 | 1,100 | 1,300 | |
| Size | Diameter | (Å)mm | 1,200 | 1,350 | 1,410 | 1,450 | 1,490 | 1,620 | 1,740 | 1,890 | 2,030 | 2,160 | 2,400 | 2,640 | 2,700 | 2,900 | 3,200 | 3,600 |
| Length | (L)mm | 1,750 | 2,000 | 2,250 | 2,390 | 2,900 | 3,300 | 3,500 | 3,850 | 4,350 | 4,950 | 5,700 | 6,000 | 6,200 | 6,600 | 7,000 | 8,000 | |
| Height | (H)mm | 1,480 | 1,540 | 1,650 | 1,650 | 1,700 | 1,850 | 1,950 | 2,150 | 2,200 | 2,350 | 2,700 | 2,950 | 3,050 | 3,150 | 3,500 | 3,900 | |
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
