노통연관식 스팀보일러(SJ-F)
제품 특징
3Pass 가압 연소방식으로 단위 전열 면적당 열 발생률을 높여 연료 절감에 역점을 두었다.
파형 노통 연소실로 전열효과를 높이고 열팽창 현상에 대처할 수 있도록 특수하게 설계되어 있다.
후연소실은 습식(WET-BACK)형으로 연소실에 의한 높은 열효율이 특징이다.
동체의 구조가 간단하고 점검, 청소 및 보수가 쉬운 구조로 되어 있다.
안전성이 뛰어나고 운반 및 설치가 쉬우며 공사기간이 단축되어 공사비가 절감된다.
가스버너 등 어떤 버너와도 결합이 용이한 합리적인 구조로 설치 면적이 작고 외장이 깨끗하다.

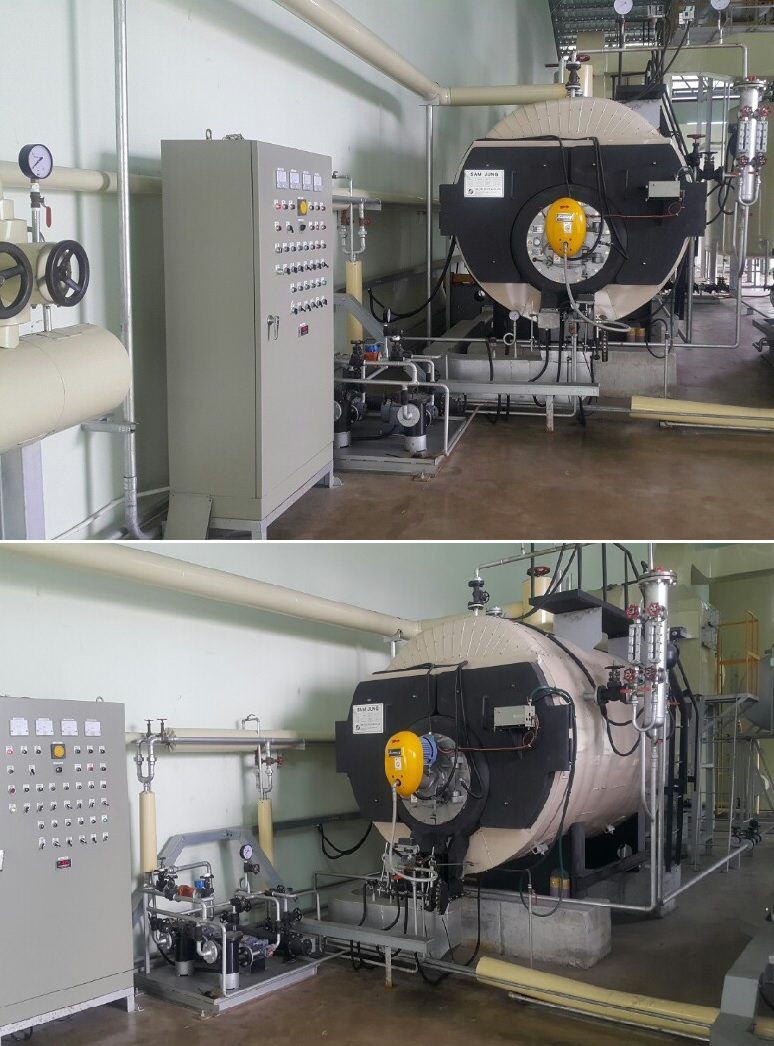

제품 사진
SJ-F1

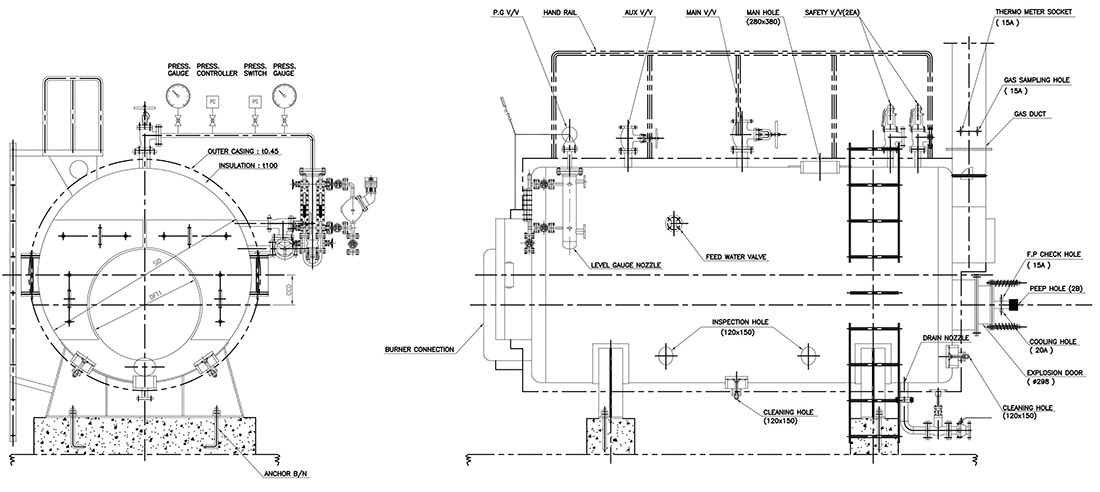

구조도

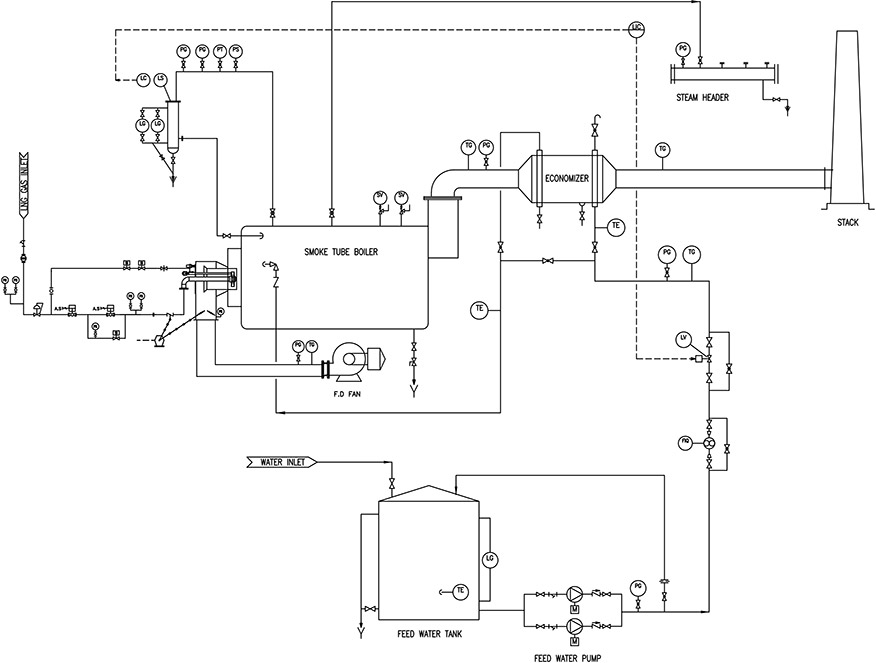

계통도
사양표
| Item | Model | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1F | 1.5F | 2F | 2.5F | 3F | 3.5F | 4F | 4.5F | 5F | 6F | 7F | 8F | 10F | 12F | 15F | 20F | ||||
| Capacity | ㎏/h | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 6000 | 7000 | 8000 | 10000 | 12000 | 15000 | 20000 | ||
| Oil Consumption | ㎏/h | 74.6 | 111.9 | 149.2 | 186.5 | 223.8 | 261.1 | 298.4 | 335.7 | 372.9 | 447.6 | 522.1 | 596.7 | 745.9 | 895.2 | 1,119 | 1491.8 | ||
| Valves | Main | (A)mm | 50 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | |
| Safety Valve | (A)mm | 25 | 40 | 40 | 40 | 40/25 | 40/25 | 40/25 | 40/40 | 40/40 | 40/40 | 50/40 | 50/40 | 50/50 | 65/50 | 65/50 | 80/ 80 | ||
| Feed Water | (A)mm | ← | ← | ← | ← | 50 | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | 65 | ||
| Drain | (A)mm | ← | ← | ← | ← | 50 | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ||
| Level Gauge | inch | ← | ← | ← | ← | 11 | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ← | ||
| Burner | Flow Rate | ℓ/h | 40~112 | 50~140 | 60~180 | 70~224 | 90~280 | 100~335 | 100~425 | 130~425 | 130~560 | 160~680 | 165~ 680 | 165~680 | 180~1080 | 185~1250 | 190~1350 | 200~1800 | |
| Oil Preheater | ㎾ | 2 | 3 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 9 | 12 | 12 | 15 | 15 | 15 | 20 | ||
| F.D Fan | Capacity | ㎥/min | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 81 | 90 | 108 | 126 | 144 | 180 | 216 | 270 | 360 | |
| Motor Power | ㎾ | 2.2 | 3.7 | 5.6 | 5.6 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 19 | 19 | 22 | 30 | 37 | 56 | ||
| Boiler Weight | ㎏ | 5,500 | 6,200 | 6,800 | 7,500 | 8,600 | 10,000 | 11,000 | 12,000 | 13,000 | 14,000 | 15,000 | 18,000 | 20,500 | 23,000 | 24,500 | 27,000 | ||
| Water Volume | ㎏ | 2,450 | 2,700 | 3,450 | 3,800 | 5,100 | 5,500 | 5,750 | 6,150 | 6,950 | 8,400 | 9,700 | 10,400 | 12,900 | 13,600 | 15,500 | 18,000 | ||
| Stack Diameter | mm | 320 | 385 | 435 | 480 | 520 | 580 | 605 | 645 | 725 | 750 | 770 | 825 | 920 | 980 | 1,110 | 1,300 | ||
| Size | Diameter | (Å)mm | 1,500 | 1,650 | 1,760 | 1,870 | 1,930 | 2,050 | 2,170 | 2,230 | 2,300 | 2,420 | 2,480 | 2,620 | 2,860 | 3,000 | 3,024 | 3,200 | |
| Length | (L)mm | 3,760 | 3,860 | 4,240 | 4,420 | 4,540 | 4,600 | 4,880 | 5,050 | 5,200 | 5,950 | 6,150 | 6,300 | 6,800 | 7,000 | 7,400 | 7,900 | ||
| Height | (H)mm | 2,050 | 2,200 | 2,320 | 2,430 | 2,460 | 2,620 | 2,730 | 2,790 | 2,860 | 2,980 | 3,040 | 3,190 | 3,420 | 3,500 | 3,550 | 3,700 | ||
*상기 표준 사양서는 제품의 개발 등으로 변경될 수 있습니다.
